SSD590C直流調速器快速制動的實現（附圖）

SSD590C直流調速器有快速停車的功能,通過改變菜單中停機的時間來實現快速制動的功能.

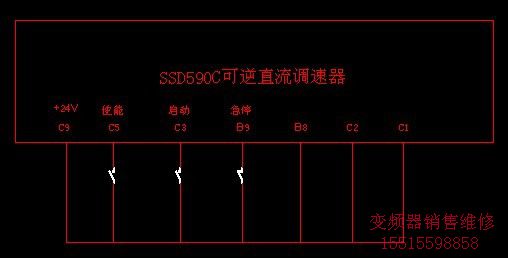

SSD590C直流調速器制動功能的實現主要靠B8端子(程序停車)的狀態來控制,當B8處于高電平的時候,調速器正常工作,當B8處于低電平的時候調速器處于制動狀態.接線圖如下:

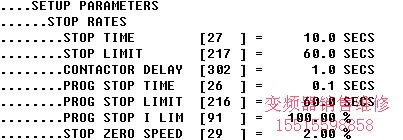

停車時間的設置：

調速器通電開機后按M鍵出現DIAGNOSTIS后按向下鍵頭找到SET UP PARAMETERS(設定參數)，按M鍵進入菜單，按向下鍵找到STOP RATES菜單，按M鍵進入菜單,找到 PROG STOP TIME 和PROG STOP LIMIT,更改這兩個時間常數就可以.
